Para-Aramida vs. Meta-Aramida: Escolhendo a Fibra Certa para o Trabalho
As fibras de aramida dividem-se em duas famílias comercialmente importantes, e a distinção entre elas não é meramente química – ela determina qual o nível de desempenho que um tecido acabado pode alcançar. A para-aramida (tipificada por Kevlar® e Twaron®) alinha suas cadeias poliméricas ao longo do eixo da fibra, produzindo resistência à tração aproximadamente 5 vezes maior que a do aço com o mesmo peso e resistência excepcional ao impacto balístico. A meta-aramida (tipificada por Nomex®) adota um arranjo de corrente dobrada que sacrifica a resistência à tração em favor de excelente estabilidade térmica e resistência à chama – ela não derrete nem goteja em temperaturas abaixo de aproximadamente 370 °C.
Para compradores avaliando Pano de fibra de aramida de alto desempenho , essa distinção molda a conversa sobre especificações desde o início. Painéis balísticos, luvas resistentes a cortes e reforço estrutural composto são território para-aramida. Trajes de proximidade, mangas filtrantes industriais operando acima de 200 °C e painéis internos de aeronaves onde a contenção de fogo é primária são melhor atendidos por construções de meta-aramida. Tecidos híbridos que combinam ambos os tipos de fibra também estão disponíveis onde as demandas térmicas e mecânicas devem ser atendidas simultaneamente.
Nenhum tipo de fibra oferece ampla resistência aos raios UV – a exposição prolongada ao ar livre degrada as propriedades de tração em ambas as famílias – portanto, revestimentos protetores ou laminados secundários são uma prática padrão para qualquer produto de aramida destinado ao uso externo prolongado. atende a esses requisitos por meio de suas linhas de máquinas de revestimento, permitindo que tratamentos de superfície sejam aplicados diretamente em substratos à base de aramida sem terceirizar o processo.
Arquitetura Weave e seu impacto no desempenho do reforço composto
Quando o tecido de aramida é usado como camada de reforço em compósitos com matriz de resina, a arquitetura da trama governa diretamente como a carga é distribuída através do laminado acabado. A trama simples oferece máximo contato entre fios e boa estabilidade dimensional durante a disposição, tornando-a a escolha preferida para geometrias curvas complexas onde o tecido deve se conformar sem emaranhar. O tecido de sarja sacrifica alguma estabilidade dimensional para melhor caimento e uma maior fração de volume de fibra, o que se traduz em melhores propriedades mecânicas no plano em painéis planos ou com contornos suaves.

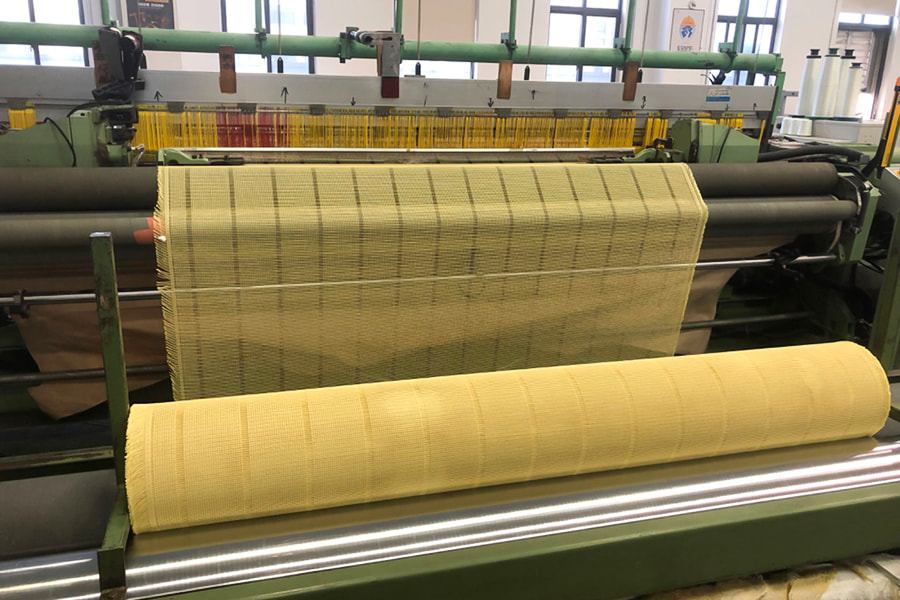

Os tecidos de aramida em formato de malha representam uma categoria distinta: em vez de uma trama fechada, uma estrutura de treliça aberta é travada com um aglutinante de resina em cada intersecção. Este formato é utilizado onde a necessidade principal é a ponte de fissuras e o reforço de tração dentro de uma matriz cimentícia ou termoplástica, e não de suporte de carga isoladamente. A estrutura aberta permite que a matriz hospedeira penetre e encapsule a rede de fibra, produzindo um forte intertravamento mecânico entre o reforço e a matriz.
| Formato de trama | Cortinabilidade | Fração de Volume de Fibra | Aplicação Primária |
| Tecido liso | Moderado | Moderado | Laminados com curvas complexas, painéis de proteção |
| Sarja | Alto | Altoer | Painéis estruturais planos, equipamentos esportivos de alto desempenho |
| Malha/grade aberta | Muito alto | Inferior (por design) | Reforço matricial, supressão de fissuras em compósitos |
Comparação de formatos comuns de tecido de aramida e suas características de reforço composto
Especificar o formato correto na fase de projeto evita retrabalhos dispendiosos. A substituição de um reforço de malha por um tecido simples numa aplicação cimentícia, por exemplo, prejudicará a penetração da matriz e reduzirá a área de ligação que confere ao compósito a sua capacidade de colmatar fissuras.
Padrões de proteção térmica e o que eles significam para a seleção de materiais
Roupas e equipamentos de proteção feitos com tecido de aramida devem ser avaliados em relação a padrões de teste específicos antes de serem implantados em indústrias regulamentadas. Na Europa, a EN ISO 11612 rege as roupas de proteção contra calor e chamas, classificando os tecidos em vários níveis de desempenho: A (propagação limitada da chama), B (calor convectivo), C (calor radiante), D (respingos de alumínio fundido), E (respingos de ferro fundido) e F (calor de contato). Uma peça de vestuário destinada ao trabalho de fundição necessita de uma combinação destas classificações, e não simplesmente de uma ampla afirmação de “resistente ao fogo”.
Na América do Norte, a NFPA 2112 e a NFPA 70E estabelecem a referência para proteção contra incêndio repentino e arco elétrico, respectivamente. A principal métrica de desempenho da NFPA 2112 é a Valor de desempenho de transferência de calor (HTP) — a quantidade de energia térmica incidente transmitida através do tecido ao utilizador — expressa em cal/cm². Tecidos que atingem valores de HTP abaixo de 6,0 cal/cm² se qualificam para a certificação NFPA 2112. Os tecidos de meta-aramida com gramaturas na faixa de 150 a 200 g/m² normalmente atendem a esse limite, enquanto construções mais pesadas fornecem margem adicional para ambientes de maior risco.
Os compradores que compram tecido de aramida para aplicações de proteção devem sempre solicitar documentação de certificação completa vinculada à construção específica do tecido que está sendo adquirido – e não certificações de marca genérica. O peso do tecido, a densidade linear do fio e os tratamentos de acabamento afetam os resultados dos testes, portanto, um certificado emitido para uma construção não cobre automaticamente uma variante mais leve ou com acabamento diferente da mesma família de produtos.
Considerações de processamento: corte, união e armazenamento de longo prazo
As fibras de aramida são notoriamente difíceis de cortar com tesouras convencionais ou lâminas rotativas devido à sua alta tenacidade e baixa compressibilidade. Corte industrial de Pano de fibra de aramida de alto desempenho é normalmente realizado com lâminas de cisalhamento revestidas de cerâmica ou de metal duro em vez de aço padrão, ou com sistemas de corte ultrassônicos automatizados que cortam os fios por meio de vibração localizada em vez de cisalhamento mecânico. O corte a laser é eficaz para tecidos finos, mas gera subprodutos de combustão que requerem ventilação adequada e podem deixar uma borda levemente endurecida que afeta a umidade da resina em aplicações de compósitos.
A integridade da costura em produtos acabados de aramida também é um desafio distinto: o mesmo baixo atrito superficial que contribui para a mobilidade do fio na tecelagem torna as costuras de ponto fixo padrão propensas a romper sob cargas de impacto. Costuras duplas com fio de aramida de alta tenacidade e, sempre que possível, fitas de costura coladas são o padrão da indústria para aplicações de suporte de carga. Para aplicações não estruturais, como painéis de filtração, a costura convencional com fio de poliéster resistente ao calor é aceitável e mais econômica.
As condições de armazenamento são mais importantes para a aramida do que para a maioria dos têxteis industriais. Tanto os tecidos de para-aramida quanto os de meta-aramida absorvem a umidade atmosférica, o que reduz as propriedades de tração em até 15% na saturação em comparação com condições totalmente secas. Os rolos devem ser armazenados horizontalmente, em embalagens de polietileno seladas, longe de fontes de UV, com umidade relativa inferior a 60%. Fornecemos todos os rolos de tecido de aramida em embalagens seladas para manter a condição da fibra durante o transporte e armazenamento, refletindo as cuidadosas práticas de estoque incorporadas em nosso fluxo de trabalho de produção ao longo de mais de uma década.
